BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit är en kraftfull, modulär kontrolluppsättning för flerfärgstryckningssystem. Kitet har utvecklats i samarbete med open source-projekten KMS och Happy Hare och möjliggör sömlös plug-and-play-integration i befintliga multimaterialuppsättningar - inklusive Happy Hare V3- och Type-B-system.

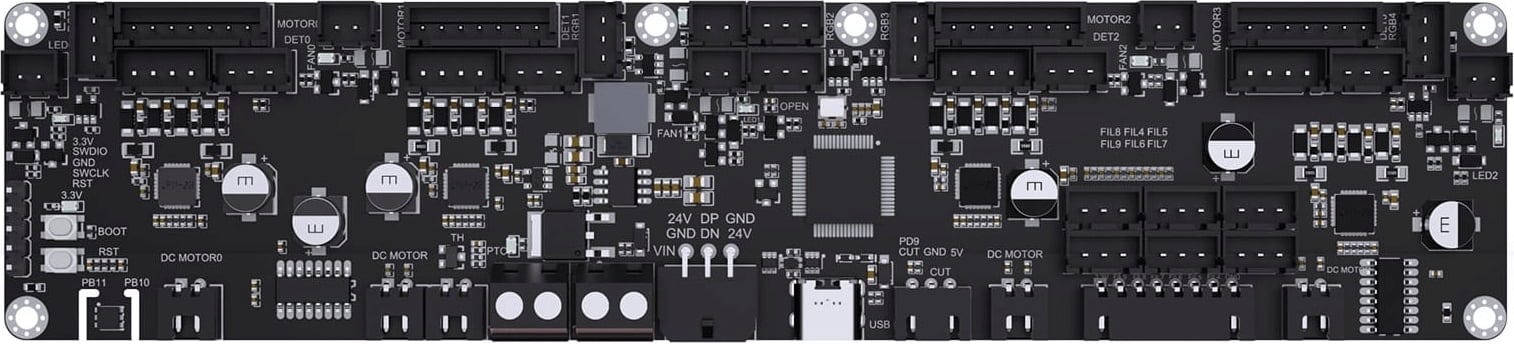

Högprecisionsstyrning med STM32G0B1RET6

Den integrerade 32-bitars mikrokontrollern STM32G0B1RET6 körs i 64 MHz och säkerställer:

• Extremt exakta färgbyten och materialövergångar,
• snabba svarstider i realtid,
• hög driftsäkerhet,
• stabil synkronisering av alla anslutna moduler.

Detta ger dig full kontroll över din flerfärgsenhet.

Modulär plug-and-print-design

Kitet är baserat på ett konsekvent modulsystem som ger dig full flexibilitet. Varje modul är utformad så att du helt enkelt kan koppla in den - ingen lödning, ingen konfiguration, ingen ansträngning.

Expanderbar HUB för fler moduler

Vill du ha mer än 4 eller 6 filament? Det är inget problem. Den expanderbara HUB:en möjliggör kaskadkoppling så att du kan realisera 8, 12 eller 16 kanaler beroende på installationen. Detta gör ditt system mångsidigt och utbyggbart.

Mer stabilitet tack vare redundans

För maximal kontroll erbjuder satsen utökade säkerhets- och redundansfunktioner:

• 6 + 6 ändstopsportar
• 4 + 4 driverportar

Vissa portar kan användas alternativt för att bygga felsäkra systemarkitekturer. Samtidig dubbelanvändning är inte möjlig, men växling/backup stöds.

Optimala utskriftsförhållanden vid alla tidpunkter

KMS PCB Kit säkerställer att installationen alltid är klar under de bästa förhållandena:

► Integrerad HTU21D-sensor: en högprecisionssensor för temperatur och luftfuktighet (±0,5 °C) som kontinuerligt övervakar de interna miljövärdena. Detta håller filamentet och komponenterna i optimalt skick.

► NTC-anslutning för externa sensorer: En port för en NTC 100K temperatursensor gör att du kan registrera ytterligare mätpunkter - perfekt om du vill hålla ett närmare öga på vissa moduler.

► Kraftfulla MOSFET: Stödjer anslutning av externa värmemoduler för aktiv torkning av glödtråd. Detta reducerar fukt, förhindrar blockeringar och ökar utskriftssäkerheten.

Maximal systemstabilitet

Detta kit är utformat för att möjliggöra konsekvent stabila, problemfria färgbyten:

► Minskad signalstörning: Skärmkablar med MX3.0 säkerställer ren data- och strömöverföring - för konsekventa flerfärgsutskrifter utan avbrott.

► integrerad, innovativ sensordesign: avståndskodning möjliggör exakt filamentdetektering och förhindrar falska avläsningar vid materialbyten

► Fyra TMC2209-drivrutiner ombord: Ultrasmidig, tyst drift av dina motorer med stabil vridmomentkontroll. Detta säkerställer smidiga skyttelrörelser och rena filamentbyten.

► Tillförlitlig trigger med buffert i två steg: Optoelektronisk signalbehandling genom hela kedjan säkerställer att varje kommando fångas upp exakt och överförs stabilt.

Robust skydd - långvarig prestanda

KMS PCB Kit är baserat på en robust skyddsarkitektur som på ett tillförlitligt sätt skyddar alla elektroniska komponenter:

► Skydd mot omvänd polaritet: Det inbyggda skyddet mot omvänd polaritet förhindrar skador som orsakas av felaktigt anslutna spänningskällor. Detta innebär att systemet förblir skyddat även vid oavsiktliga kopplingsfel.

► ESD-skydd: Speciella ESD-kretsar skyddar känsliga komponenter från elektrostatiska urladdningar som kan uppstå när moduler installeras eller tas bort.

Detta dubbla skyddslager ökar livslängden för hela systemet avsevärt och säkerställer att din flerfärgsanläggning fungerar tillförlitligt även vid kontinuerlig användning.

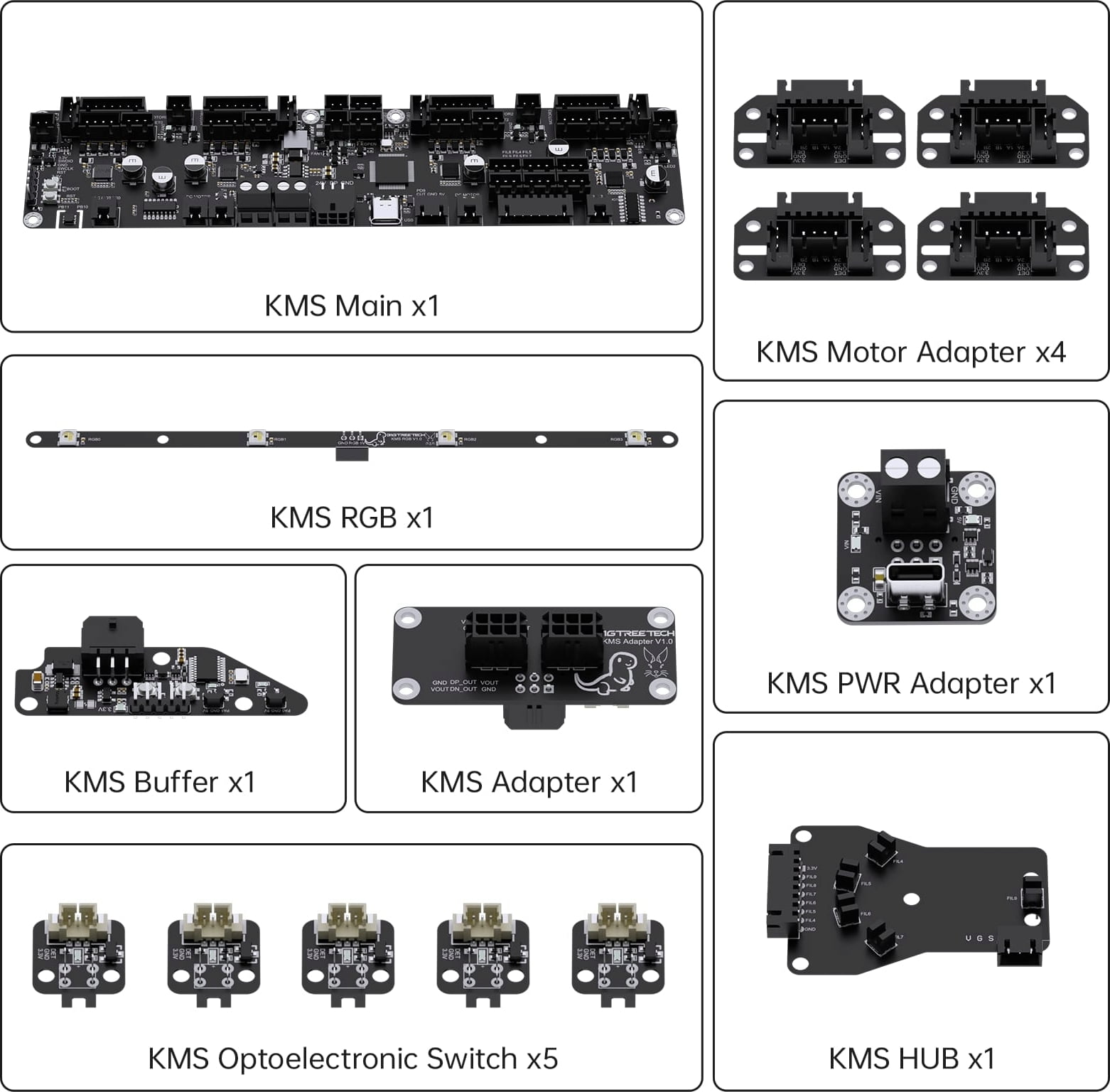

Ingår i leveransomfattningen:

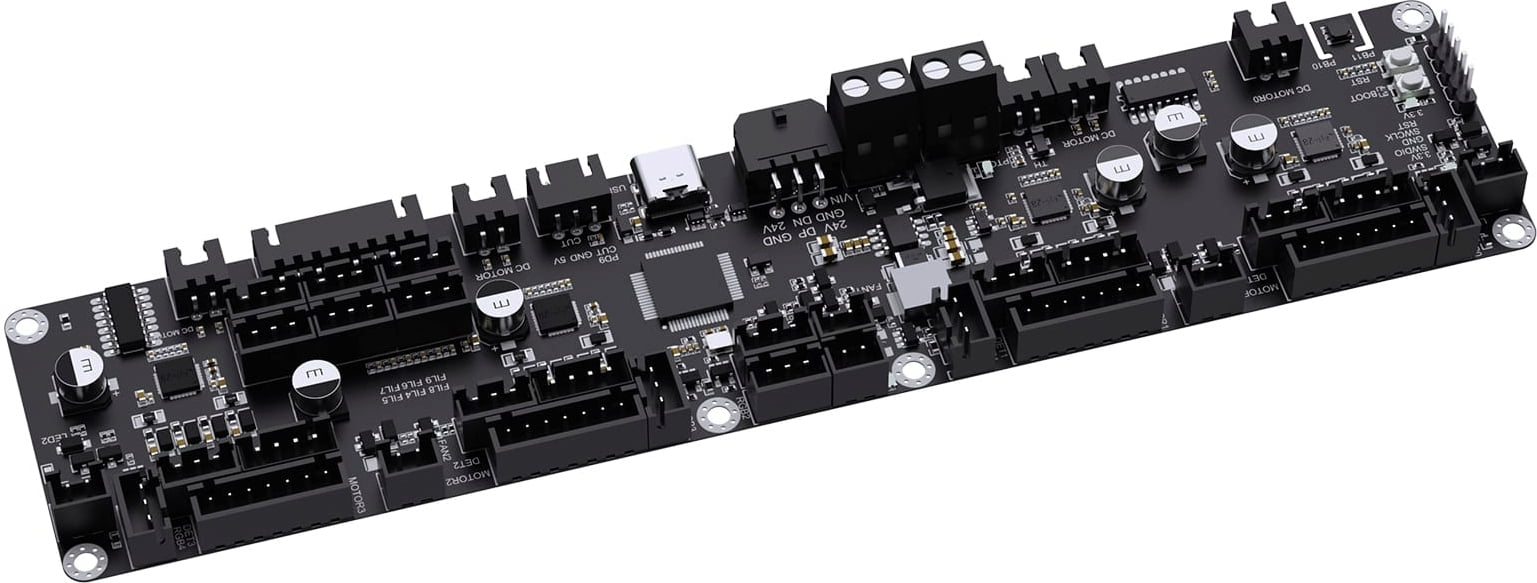

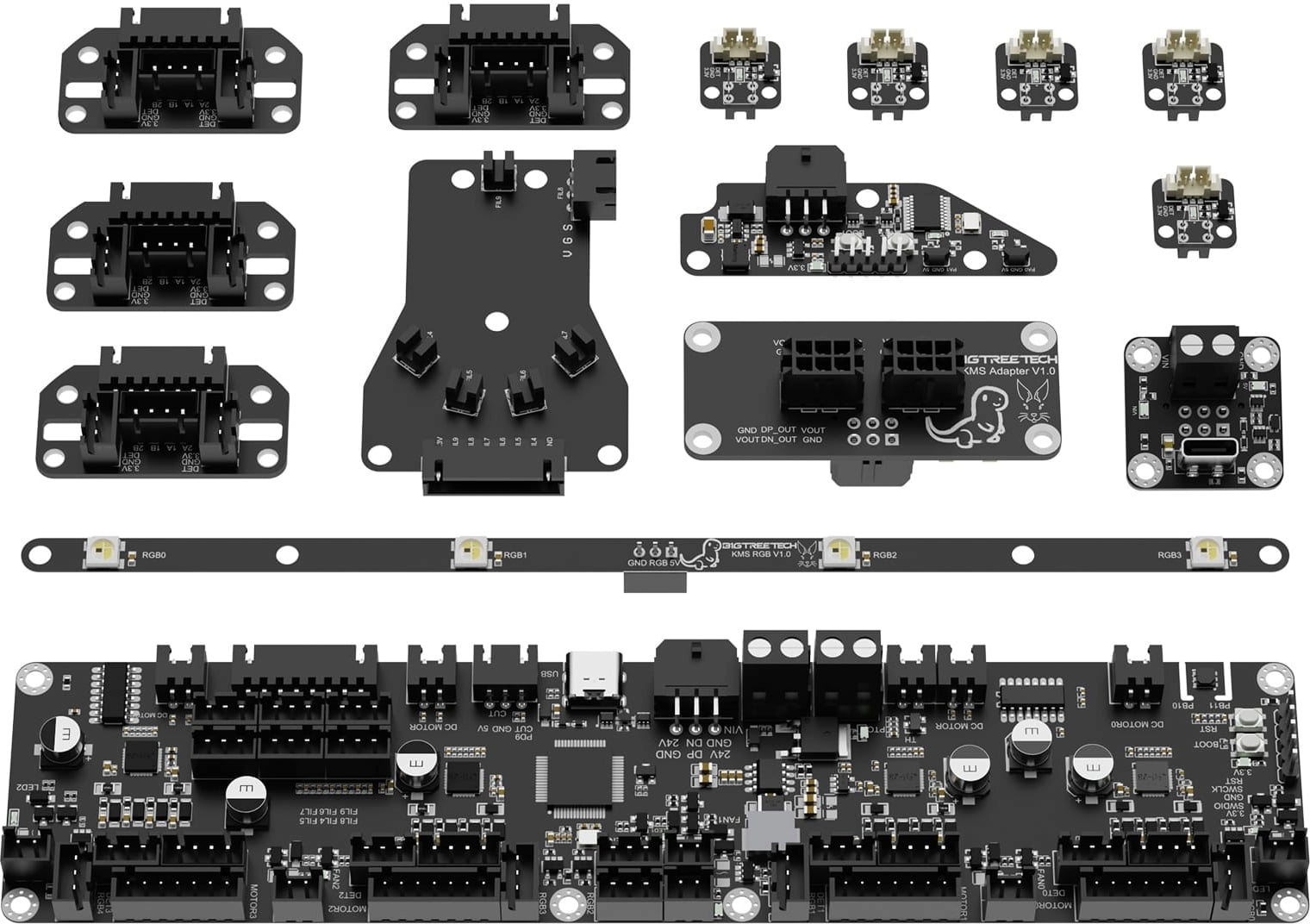

• KMS Mainboard

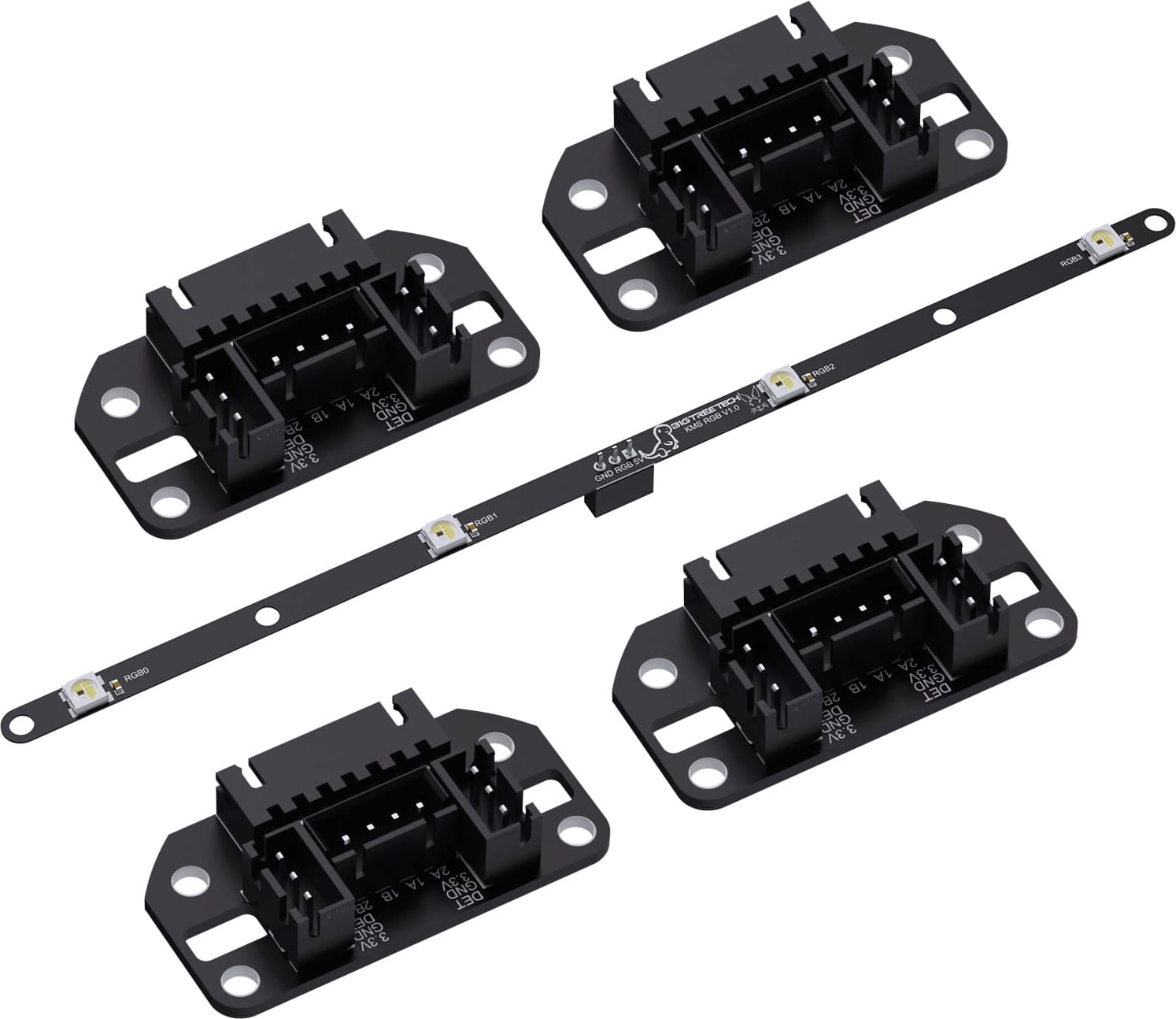

• 4 x KMS motoradapter
• 1 x KMS RGB

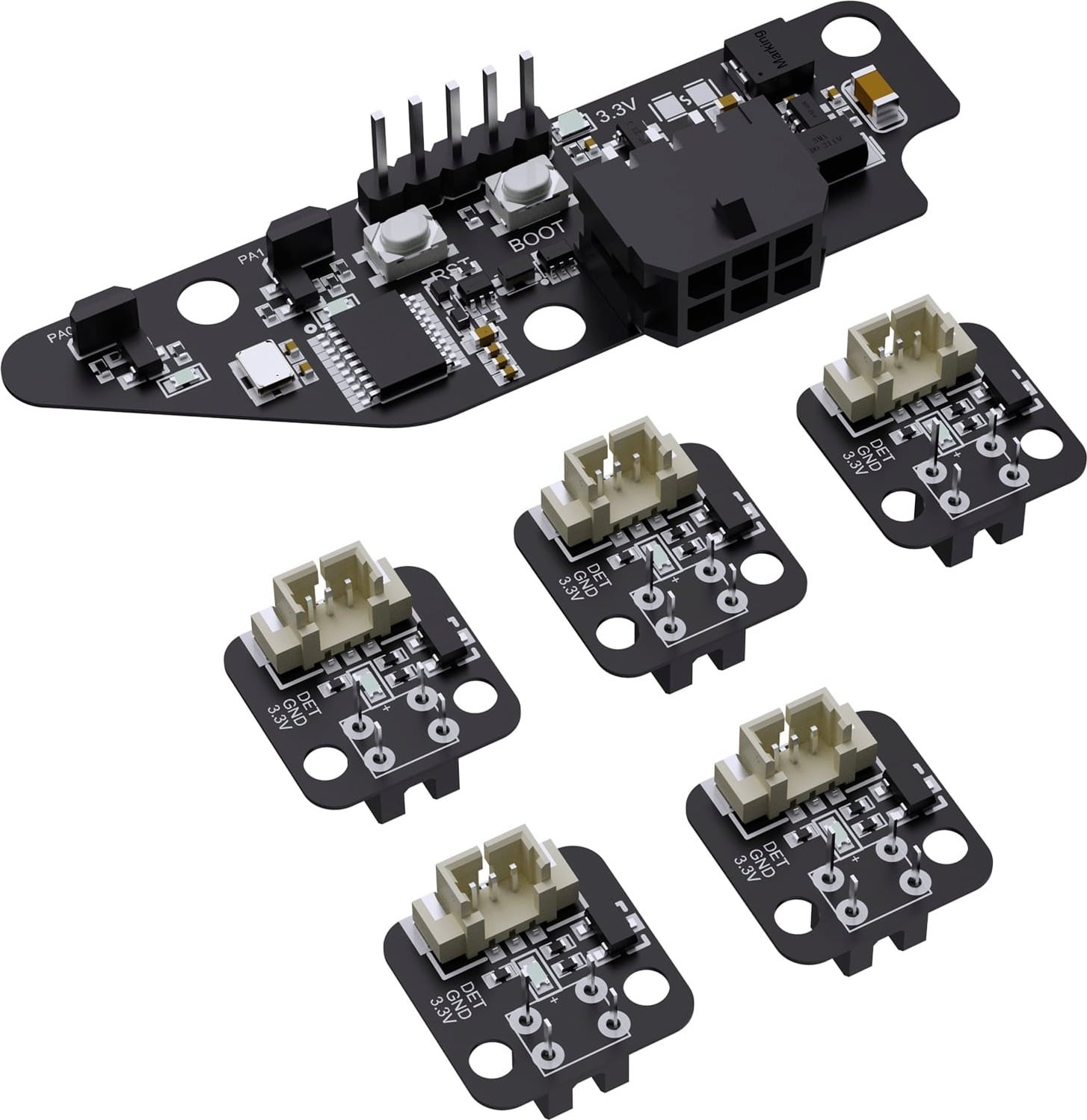

• 1 x KMS buffert

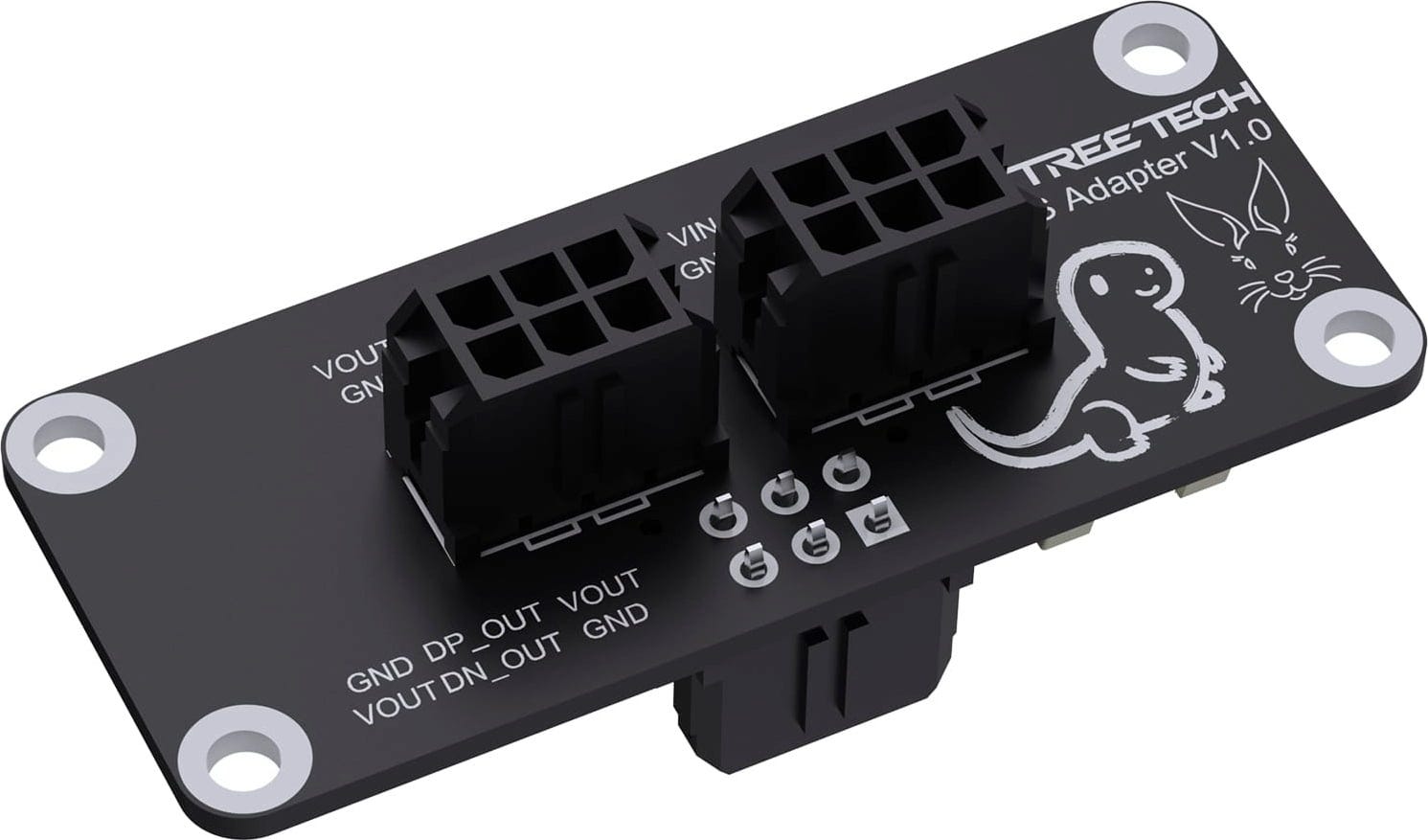

• 1 x KMS Adapter
• 1 x KMS PWR Adapter

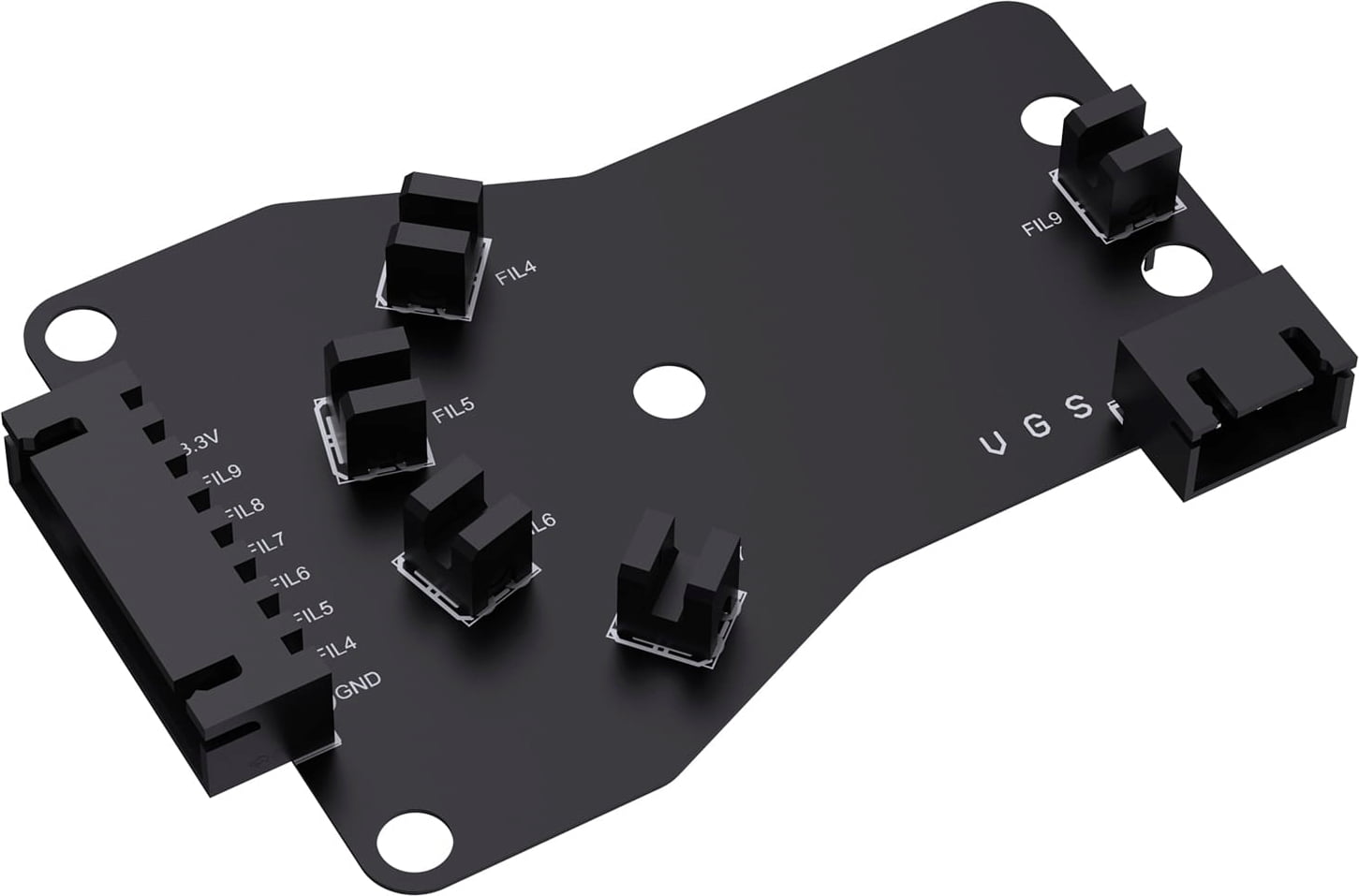

• 1 x KMS Hub
• 1 x KMS optoelektronisk omkopplare

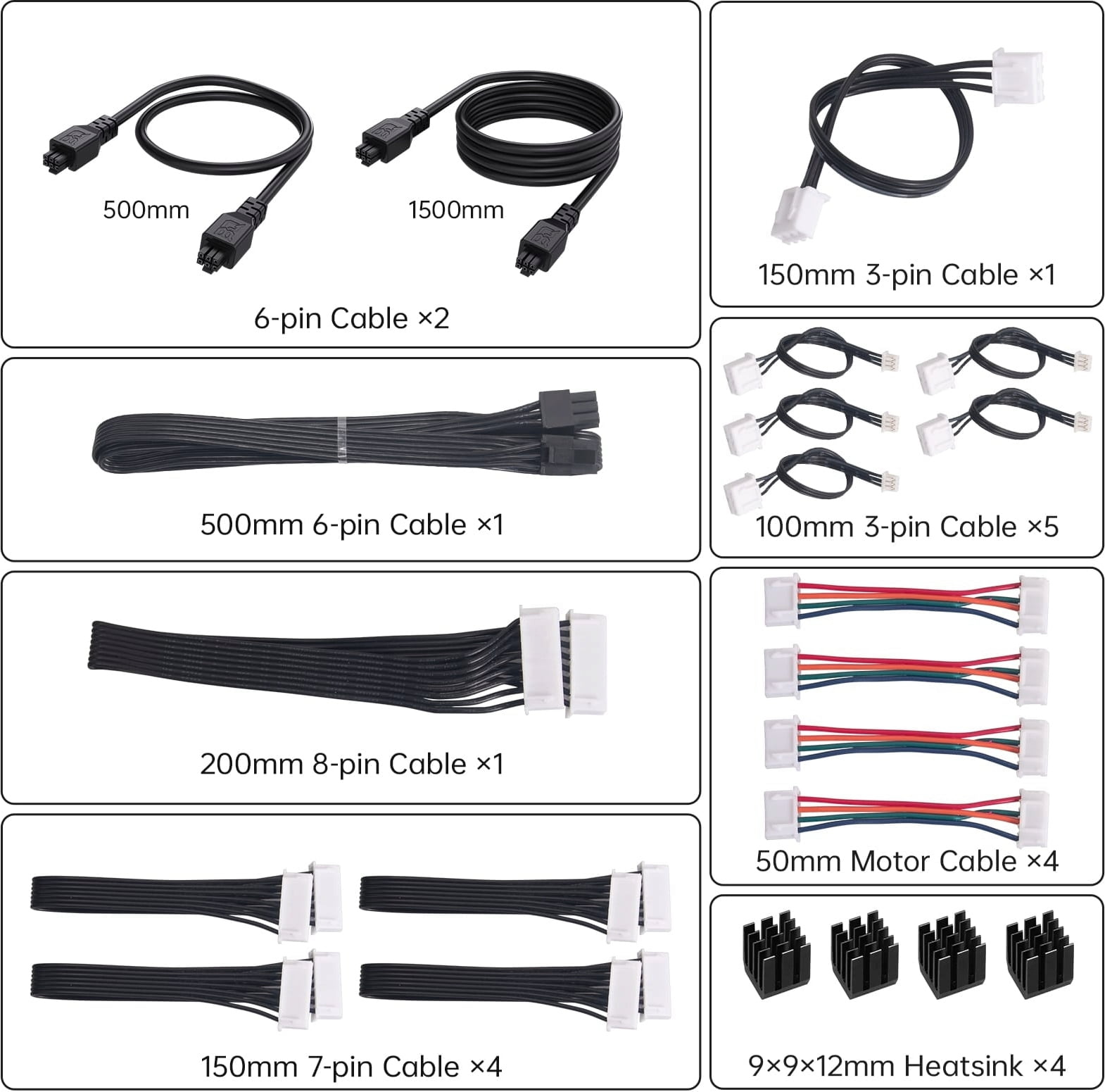

• 2 x 6-polig kabel, 500 mm, 1500 mm
• 1 x 3-polig kabel, 150 mm
• 1 x 6-polig kabel, 500 mm
• 5 x 3-polig kabel, 100 mm
• 1 x 8-polig kabel, 200 mm
• 4 x motorkabel, 50 mm
• 4 x 7-polig kabel, 150 mm
• 4 x Heatsink, 9x9x12 mm

Tekniska specifikationer:
