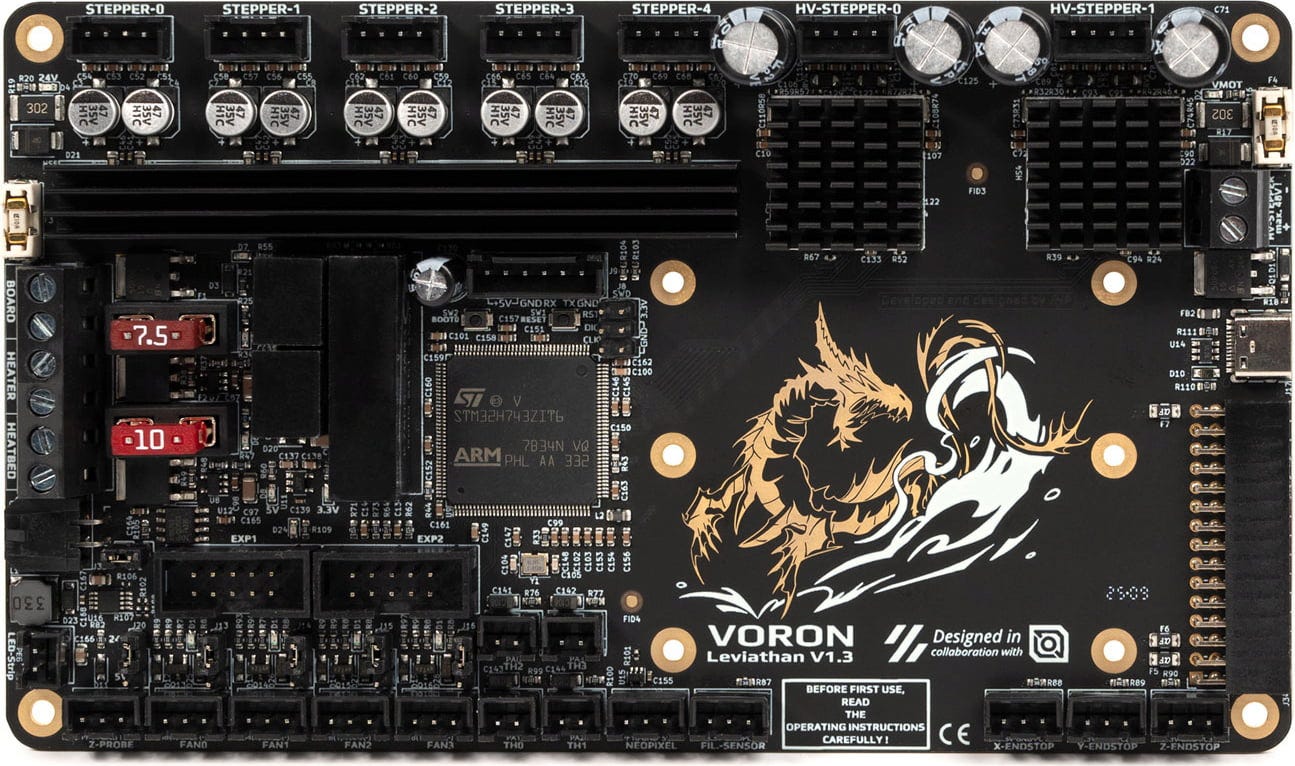

LDO Motors Leviathan Control Board V1.3

Leviathan V1.3 Control Board från LDO Motors är ett avancerat controllerkort för 3D-skrivare, särskilt utvecklat för Voron CoreXY-skrivare. Designat av JNP - en långvarig medlem i Voron-communityn - kombinerar detta kort maximal prestanda med platsbesparande integration och förstklassig hårdvarukvalitet.

Med fokus på DIY-entusiaster och högpresterande byggen imponerar Leviathan med:

• Integrerade TMC5160 stepperdrivrutiner för extra exakt och tyst styrning - perfekt för krävande rörelser i CoreXY-skrivare.
• 48 V-stöd för A/B-motorer som möjliggör kraftfulla och snabba rörelser utan att kompromissa med precisionen.
• Integrerat fäste för Raspberry Pi direkt på kortet - sparar plats i skrivaren och förenklar hela installationen.
• Kompakt allt-i-ett-lösning med minimerad kabeldragning och optimerad strömförsörjning - perfekt för moderna och rena byggen.

Nyheter i version 1.3:

► Kraftfullare mikrokontroller: Den tidigare STM32F446 har ersatts med STM32H743ZIT6. Det innebär högre beräkningskapacitet och potentiellt stöd för RepRap Firmware, samtidigt som pinout är identiskt (100 % kompatibelt).

► Utökat skydd för fläktanslutningar: Extra Schottky-dioder på fläktportarna skyddar mot back-EMF och ökar driftsäkerheten.

GITHUB

Tekniska specifikationer:
