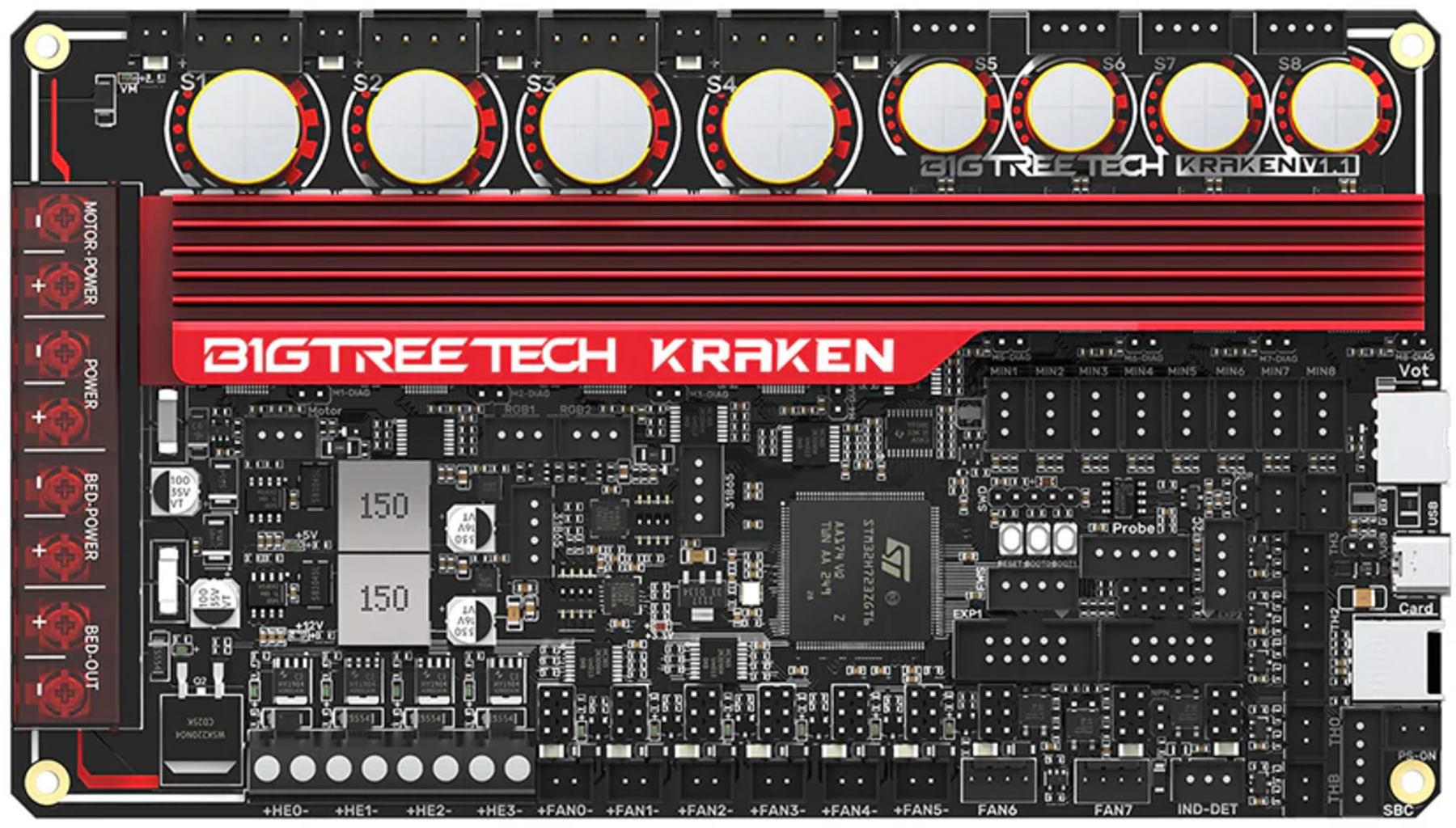

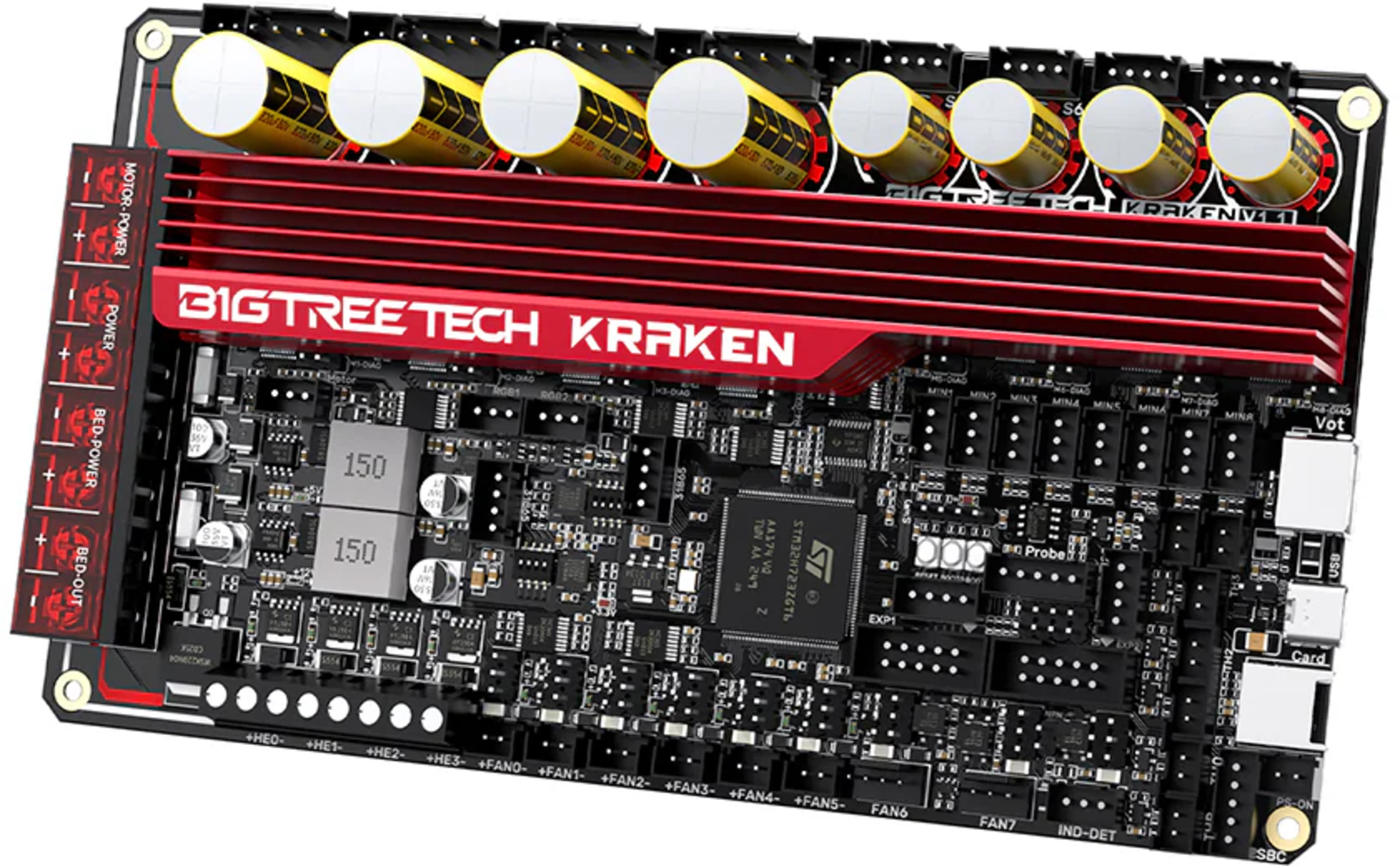

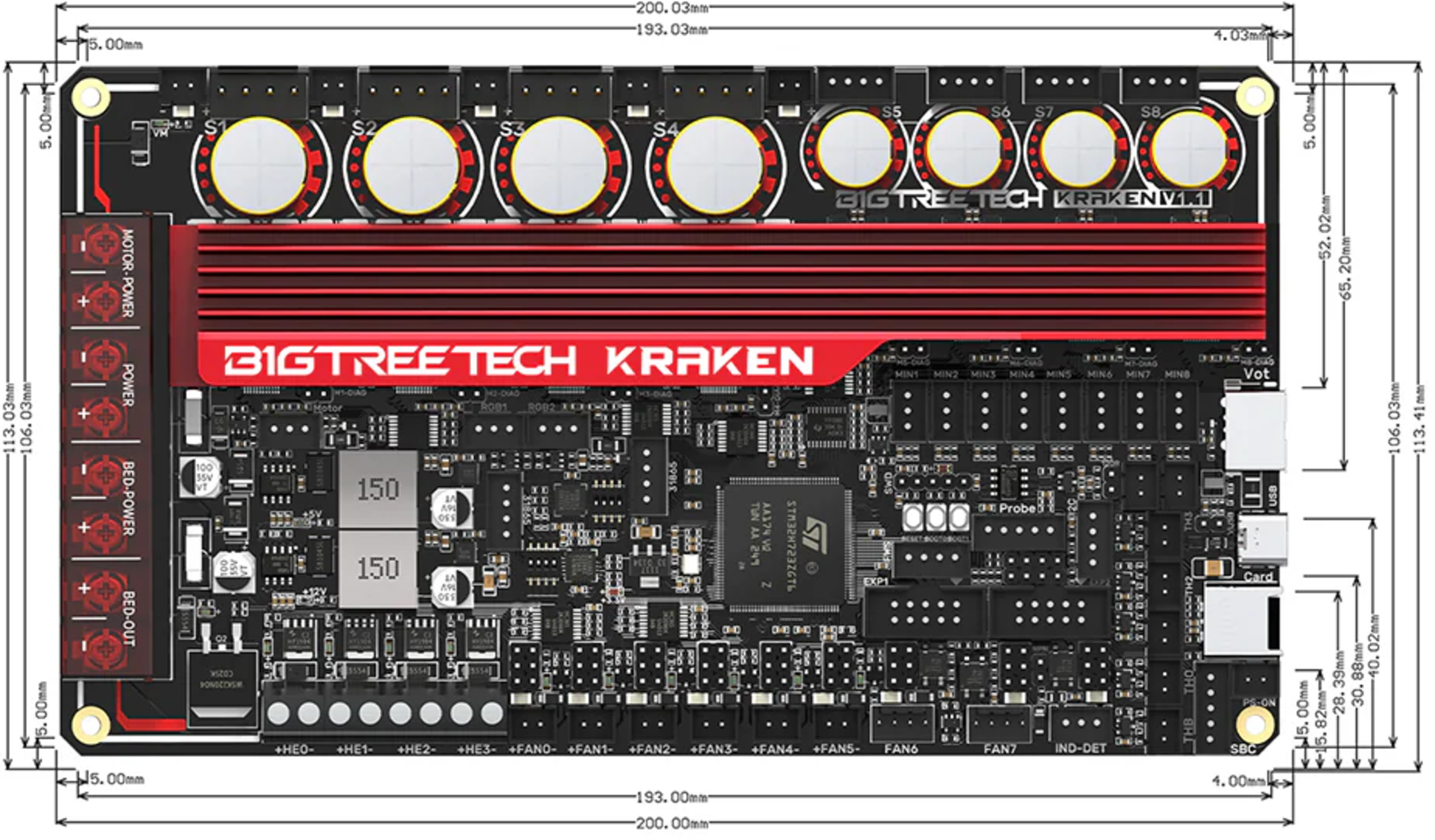

BIGTREETECH Kraken V1.0

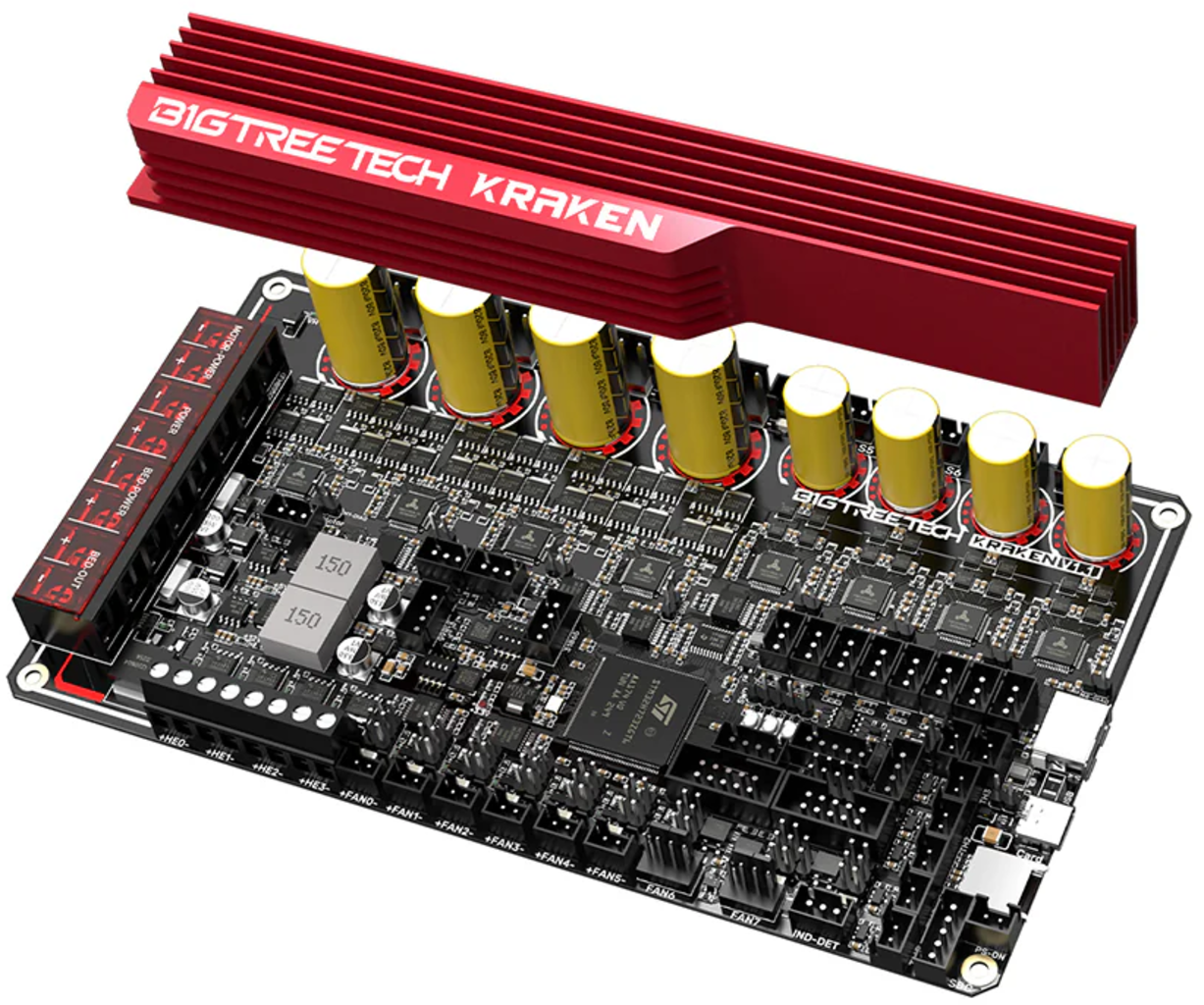

BIGTREETECH Kraken V1.0 är ett 32-bitars moderkort speciellt designat för skrivare med stor kapacitet. Moderkortet har en integrerad högspännings- och högströmsstegmotordrivrutin, som underlättar anslutning till högspänningsdrivrutiner och avsevärt minskar höljets komplexitet. Den platsbesparande Kraken-brädan är utrustad med ID-designade kylflänsar för effektiv värmeavledning.

STM32H723ZGT6 mikrokontroller för mer prestanda

Öka din 3D-skrivares prestanda avsevärt med den blixtsnabba, Marlin, Klipper och RRF-kompatibla STM32H723ZGT6 mikrokontrollern.

⇒ 550 MHz 32-bitars huvudfrekvens, ARM Cortex-M7-processor med högpresterande kärna.

Bred kompatibilitet för enkel kontroll

Krakens moderkort har 8 TMC2160-drivrutiner. Eftersom de stöder ett brett spänningsområde på 24V-60V garanteras inte bara sömlös kompatibilitet, utan prestandan och effektiviteten hos din 3D-skrivare med stor kapacitet ökar också avsevärt. Samtidigt sker en minskning av värmeutvecklingen med 52 %, vilket gör att de enskilda komponenterna har längre livslängd och tål höga belastningar.

Samtidig drift av två skrivhuvuden

Ett kraftfullt H723-chip med speciella anslutningar gör att två skrivhuvuden kan användas samtidigt. Detta gör att båda skrivhuvudena kan utföra sin funktion smidigt och maximera 3D-skrivarens totala effektivitet utan att behöva göra några kvalitetsbesparingar.

Tack vare två CAN-gränssnitt kan båda skrivhuvudena anslutas till EBB (Extruder Breakout Board) samtidigt för att möjliggöra mångsidiga 3D-utskriftskonfigurationer.

Mångsidig anslutning

Moderkortet kan anslutas till externa enkelkortsdatorer (SBC) som BTT PI och Raspberry Pi för större flexibilitet. Ett separat gränssnitt för strömförsörjningen erbjuder ytterligare användarvänlighet.

Stöder exakt temperaturkontroll

För exakt temperaturkontroll stöder Krakens moderkort två MAX31865-kanaler och två kanaler med PT100/PT1000-motstånd.

High Current Output

Kraken har M1-M4-uttag för upp till 8A-utgång och M5-M8 för upp till 3A-utgång. På så sätt kan kompatibiliteten hos högpresterande motorer kombineras optimalt med förbättrad kontroll.

Två JST-uttag med CAN-stöd

CAN-modulen säkerställer stabil och pålitlig dataöverföring samt enkel anslutning av två EBB SB2240/2209 CAN-kort. Antingen en StealthBurner eller andra CAN-enheter kan utökas för ytterligare funktioner.

Allround moderkort-skydd

► eFuse med Auto-Grade Circuit Shield:

En eFuse-krets skyddar moderkortet från potentiella skador och säkerställer fortsatt tillförlitlighet vid långvarig användning. Med snabb överbelastningsavstängning och självåterställning ger eFuse underhållsfritt skydd som uppfyller de högsta säkerhetsstandarderna.

Funktioner: Snabbare avstängning vid överbelastning, Self-Resetting Protection, drift vid låg ström, överströmsskydd, kortslutningsskydd, omvänt strömskydd, överspänningsskydd, omvänd polaritetsskydd

► Leakage Protection för termistor:

Ytterligare termistorskyddskretsar förhindrar skador på styrkretsen och säkerställer felsäker drift.

► 4 x 820uF/80V + 4 x 560uF/80V för stabil uteffekt.

GITHUB

Ingår:

• 1 x BTT Kraken
• 1 x förpackningslåda
• 1 x USB-C-kabel
• 1 x DIY Crimp Terminal Set
• 1 x Jumper Set
• 1 x BTT Black Duck
• 1 x BTT X Klipper klistermärke
• 1 x BTT-dekal

Tekniska specifikationer:
