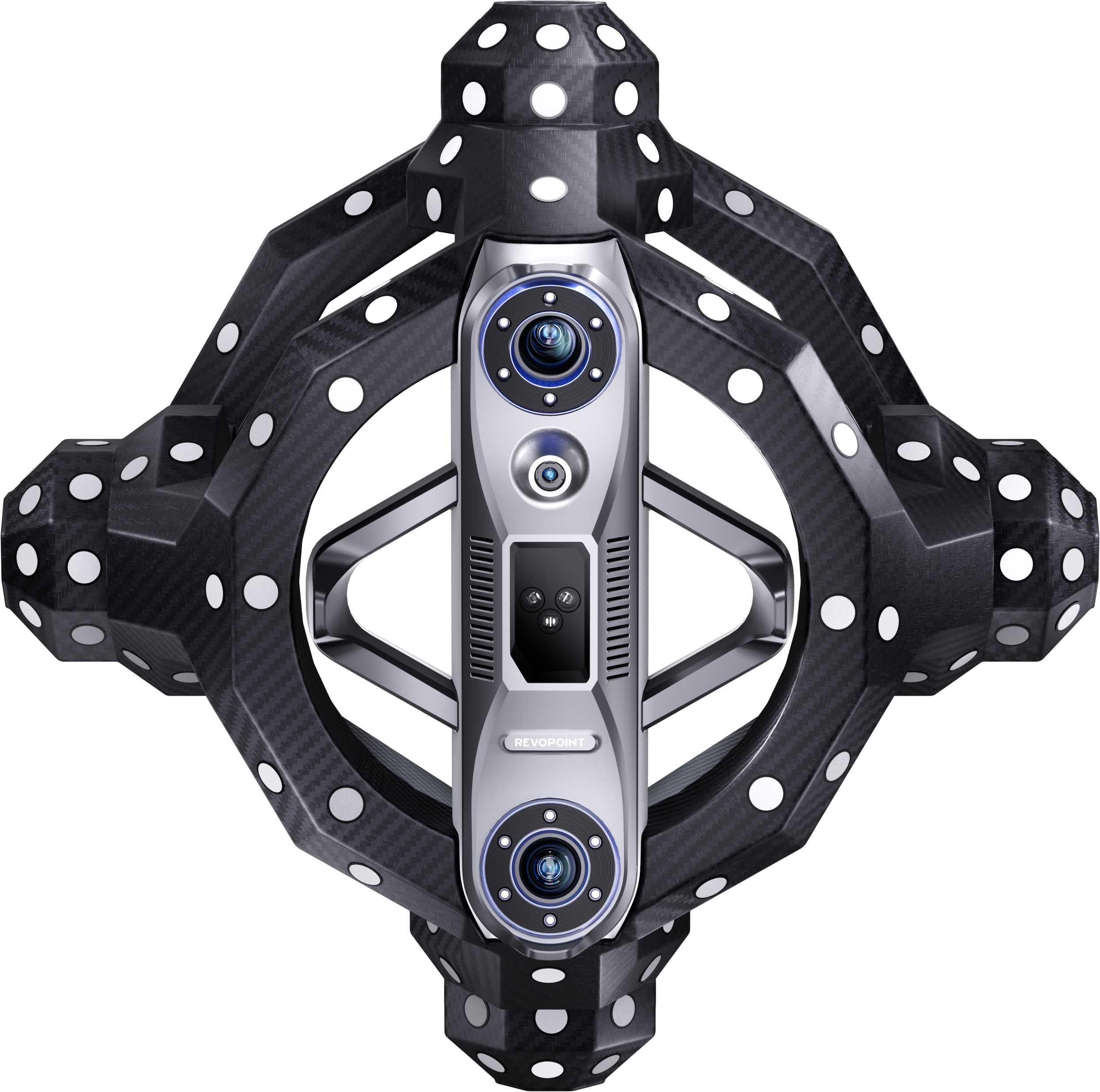

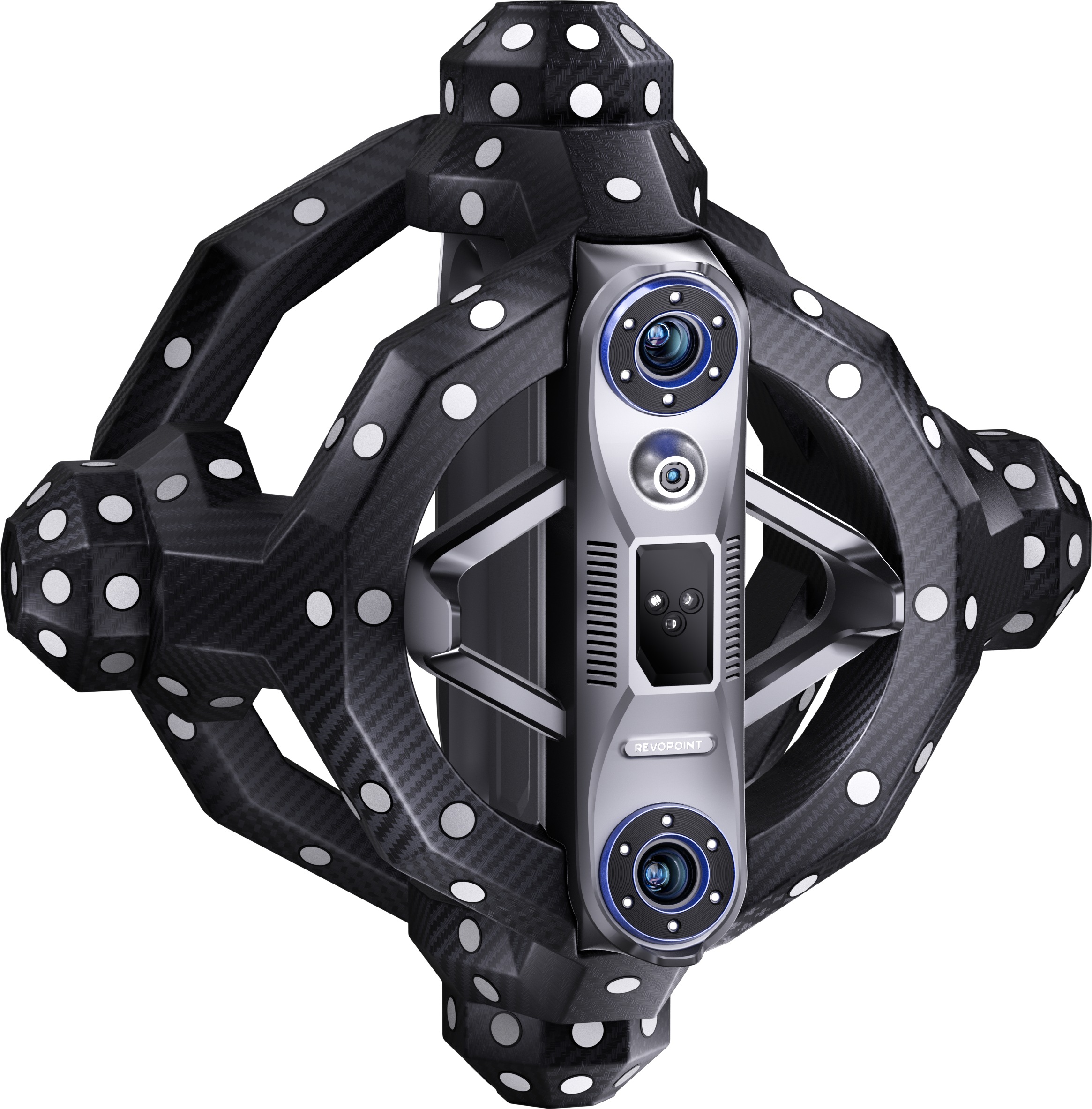

Revopoint Trackit

Revopoint3D Trackit ger inte bara precision till punkten, den tänker också framåt - från automatisk kalibrering till sömlös integrering i robotuppsättningar. Oavsett om det är i manuellt läge eller med optisk spårning: Trackit säkerställer stabila, repeterbara resultat - effektiv, flexibel och lämplig för industriell användning!

Högsta skanningskvalitet tack vare dubbel laseravkänning

Tack vare två blå laserlägen anpassar sig Trackit till alla ytor och geometrier:

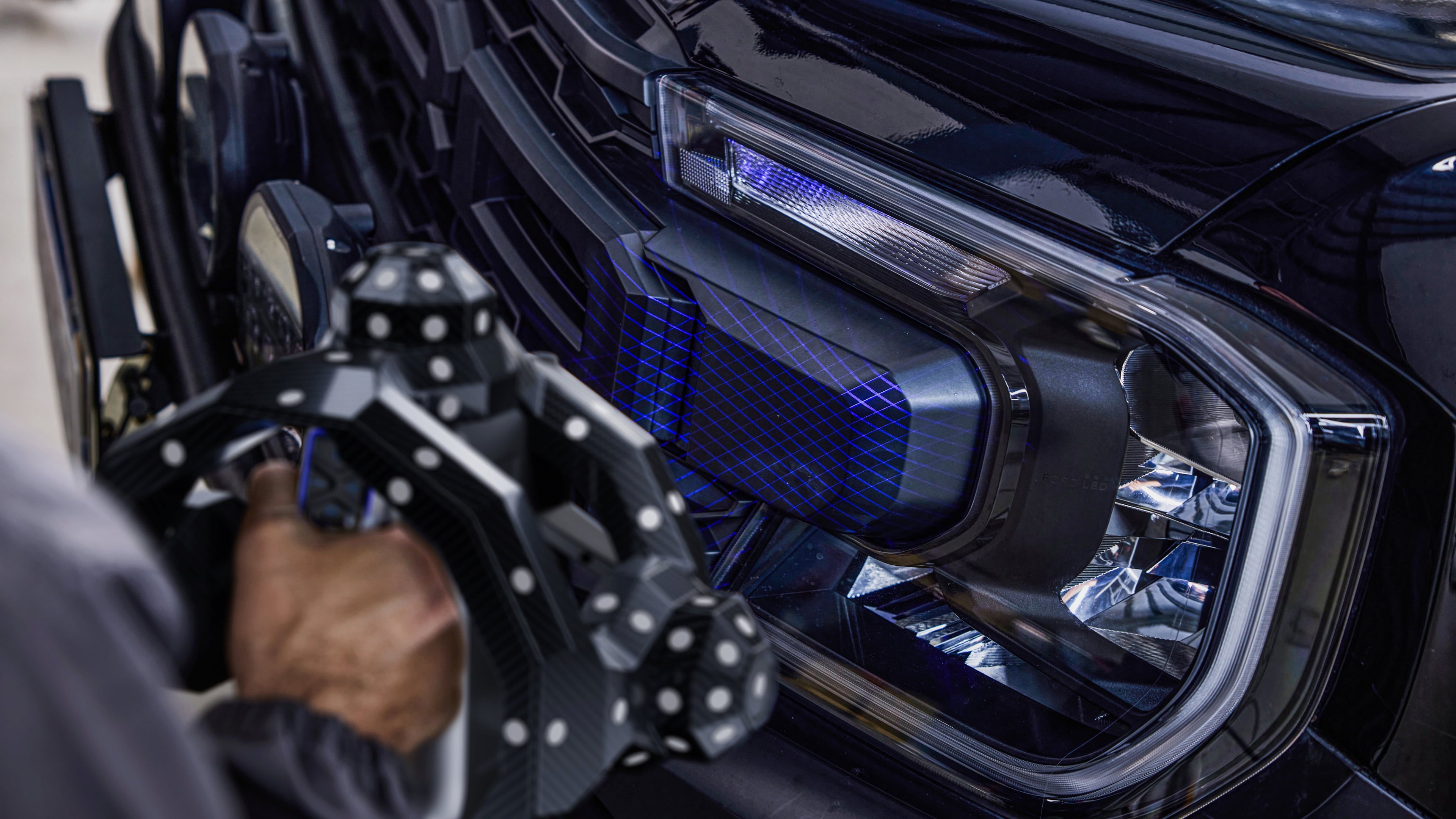

► 30 korslinjeläge: för snabba, heltäckande skanningar - även på mörka eller reflekterande material.

► Single line-läge: Fångar tillförlitligt upp djupt liggande detaljer som borrhål, kugghjul, mellanrum och fördjupningar.

Flexibel scanning med eller utan basstation

Trackit erbjuder två flexibla driftlägen:

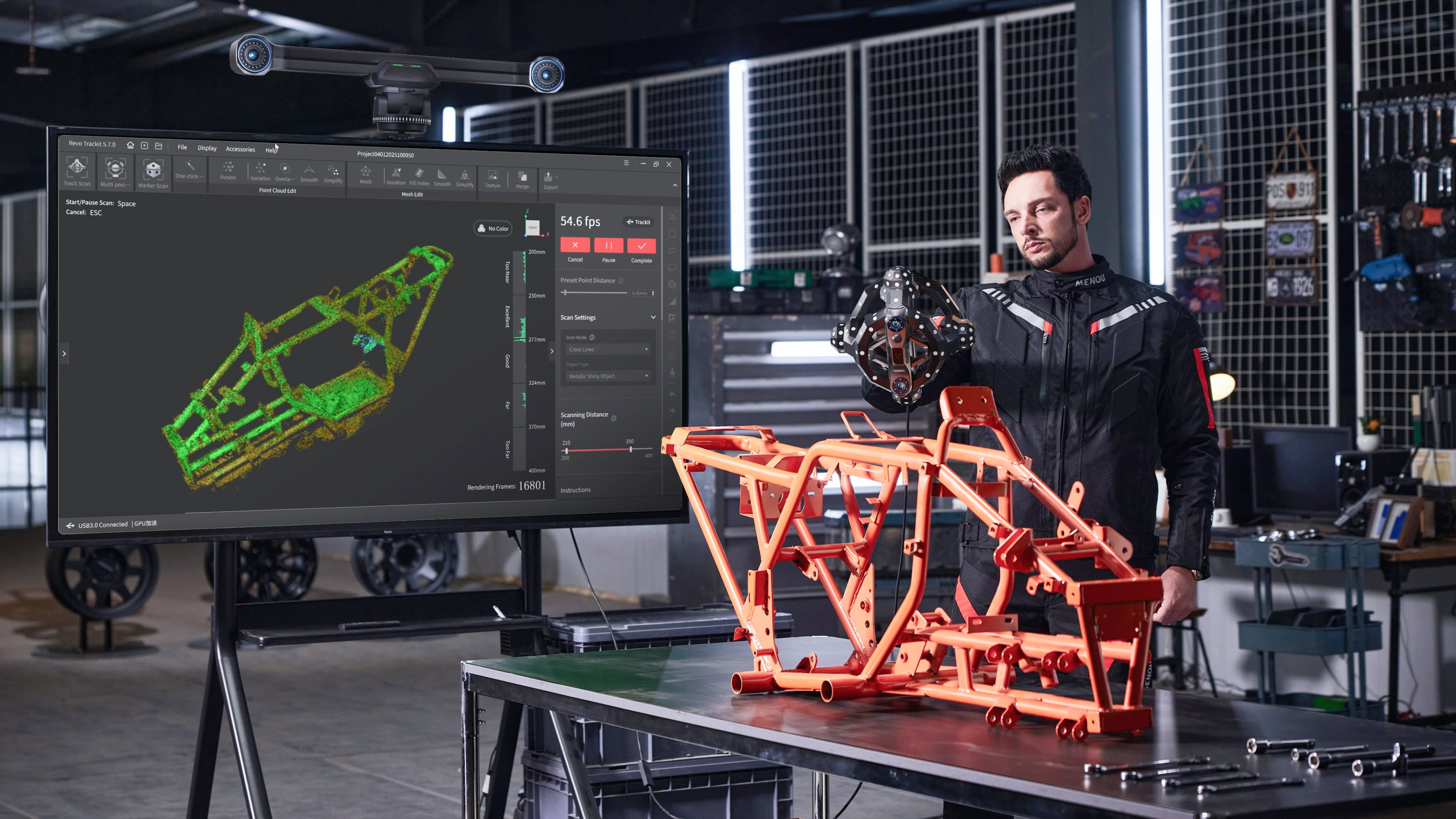

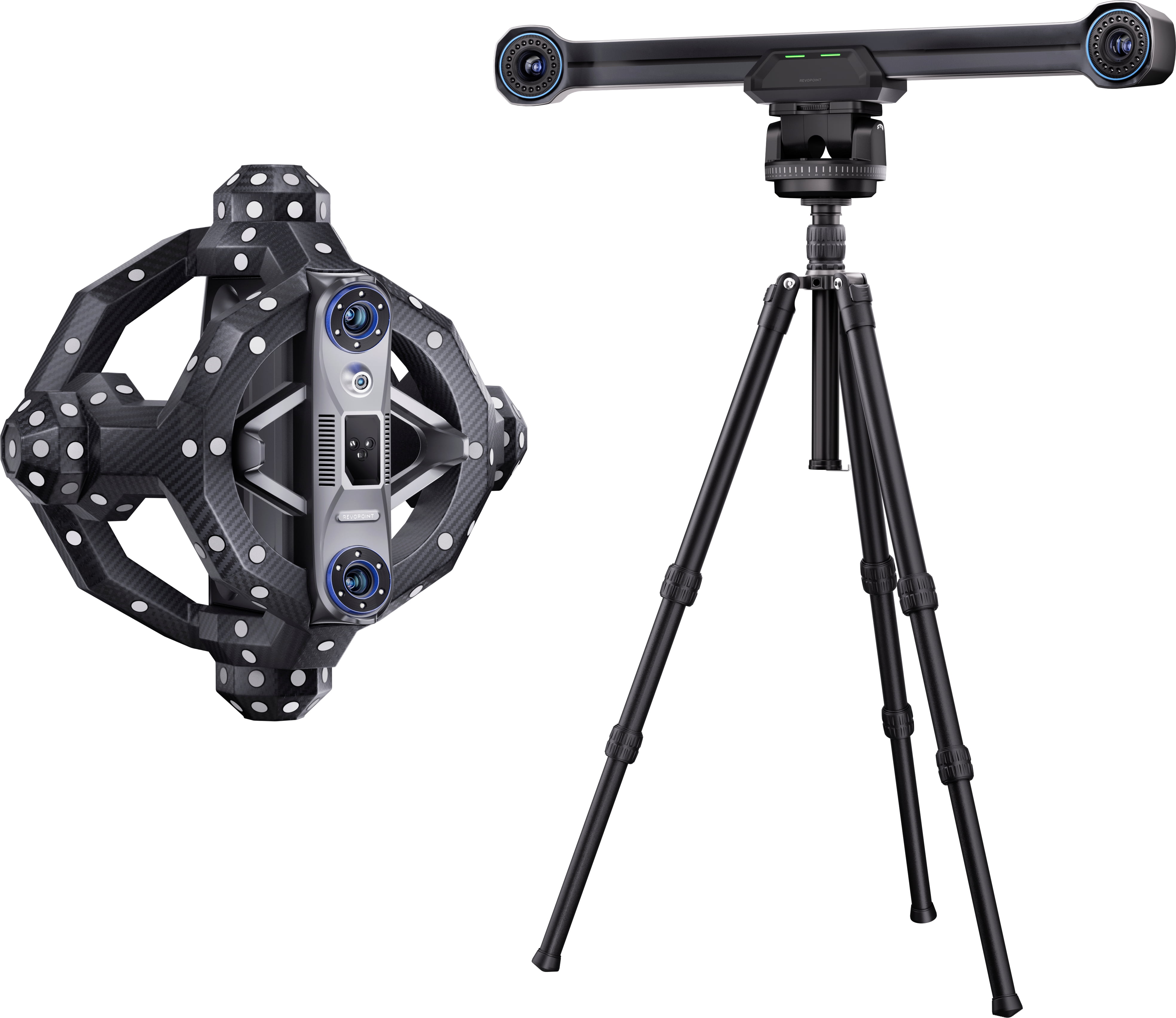

► Optisk spårning via spårningsstation med dubbla kameror - perfekt för objekt med stora ytor.

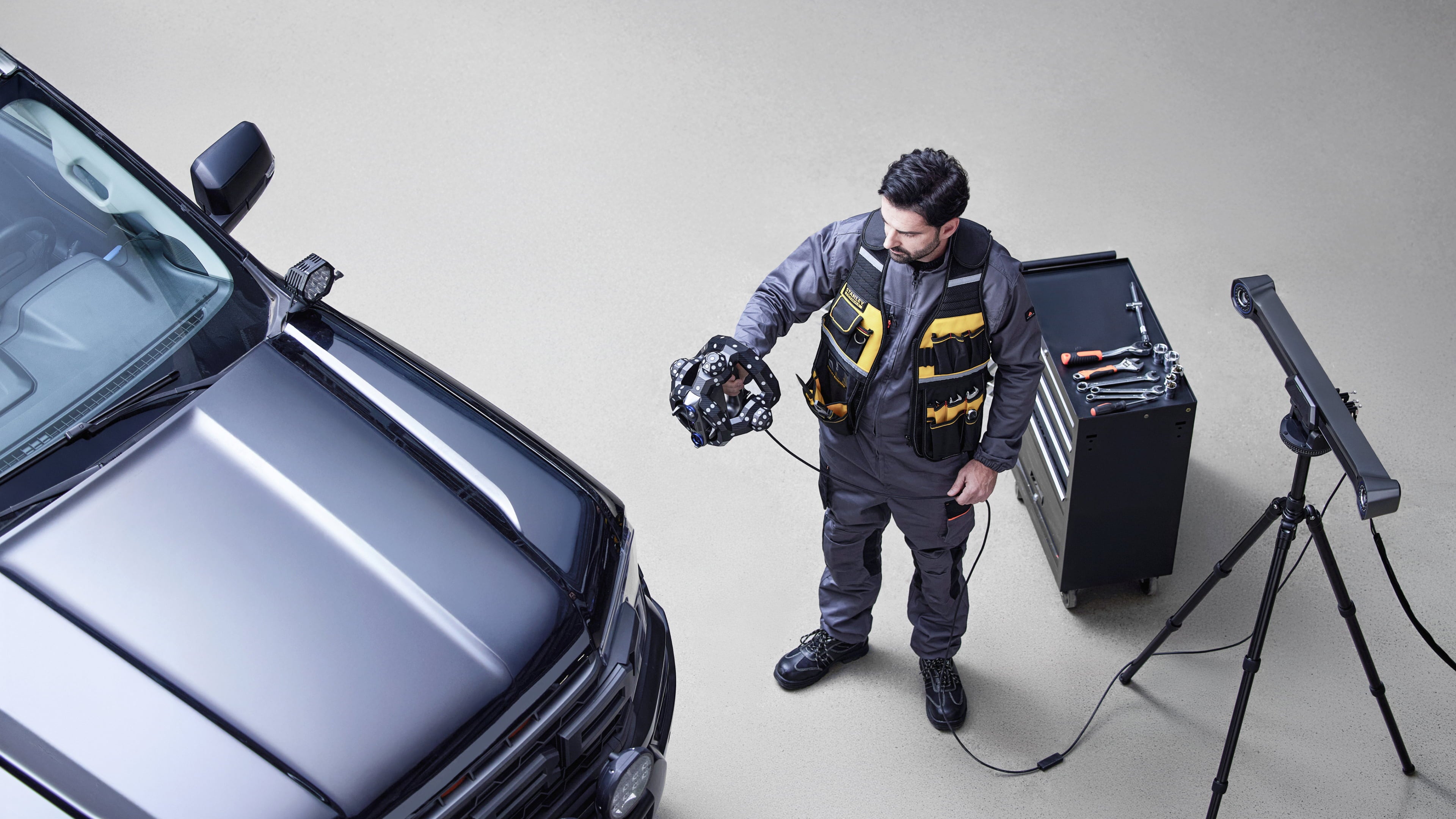

► Fristående manuell drift - för svåråtkomliga områden eller inomhusområden där basstationen inte har någon siktlinje.

Markörfri datainsamling och modulär design för stora objekt

Exakt lokalisering i realtid eliminerar behovet av mål.
Trackit fungerar helt utan markörer och möjliggör sömlösa 3D-skanningar av objekt mellan 10 mm och 6 meter.

Leapfrogging gör att basstationen kan flyttas steg för steg runt objektet - ankarblocksystemet säkerställer exakt ramkoppling och fullständig ytdetektering.

• Maximalt spårningsområde: 3260 x 2845 mm (på ett avstånd av 4 m)
• Mäthastighet: upp till 1,5 miljoner punkter/sekund
• Arbetsavstånd: 1,5 - 4 m
• Kabelavstånd: 6 m

Automatisk kalibrering av gimbal

Trackit använder ett intelligent tvåaxligt gimbal-system för helautomatisk kalibrering. Detta sparar tid, minskar antalet handhavandefel och garanterar konsekvent exakta mätresultat - även med flera bilder från olika perspektiv.

Utökad funktionalitet genom texturavkänning

Den integrerade högupplösta RGB-kameran fångar realistiska texturer, perfekt för visualisering eller vidare utvärdering med Revo Measure (t.ex. för testrapporter med dimensionella data).

Kan automatiseras tack vare robotgränssnitt

I kombination med en kollaborativ robotarm (6-axlig) kan Trackit användas som ett helautomatiskt skanningssystem:

• Objektdiameter: upp till 0,5 m
• Volymetrisk noggrannhet: upp till 0,05 mm
• Tillämpning: automatiserad punktmolnsregistrering av komplexa geometrier.

Integrerad temperaturövervakning

Flera mycket känsliga sensorer övervakar permanent temperaturen på scannern och trackern - detta förhindrar termiskt inducerad drift och säkerställer konsekvent hög noggrannhet.

Ytterligare funktioner:

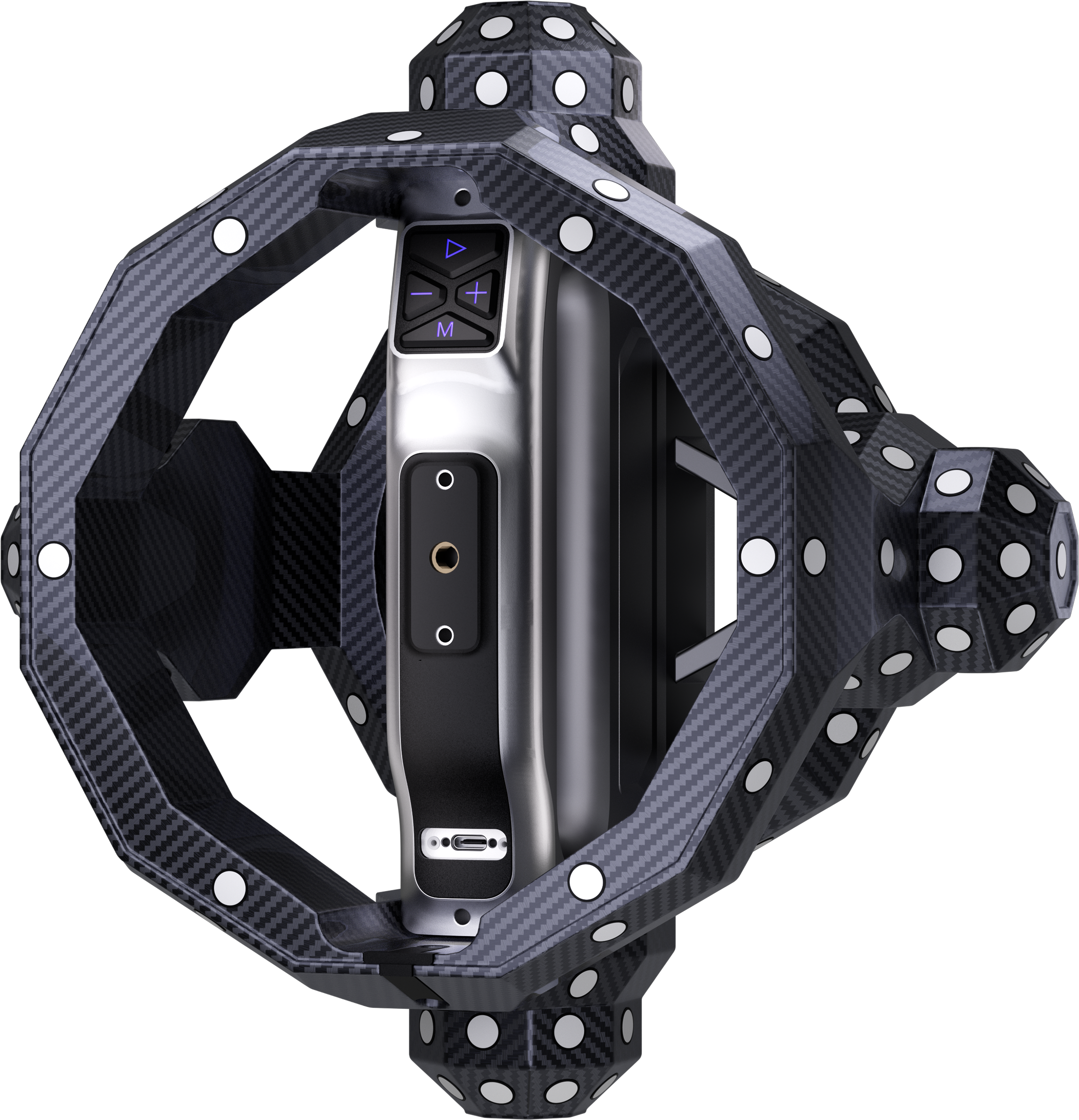

• Robust höljesdesign med kolfiberförstärkt ram,
• Gratis Revo Trackit-programvara med punktmolnsövervakning i realtid och utökade skanningsparametrar för optimal kontroll.

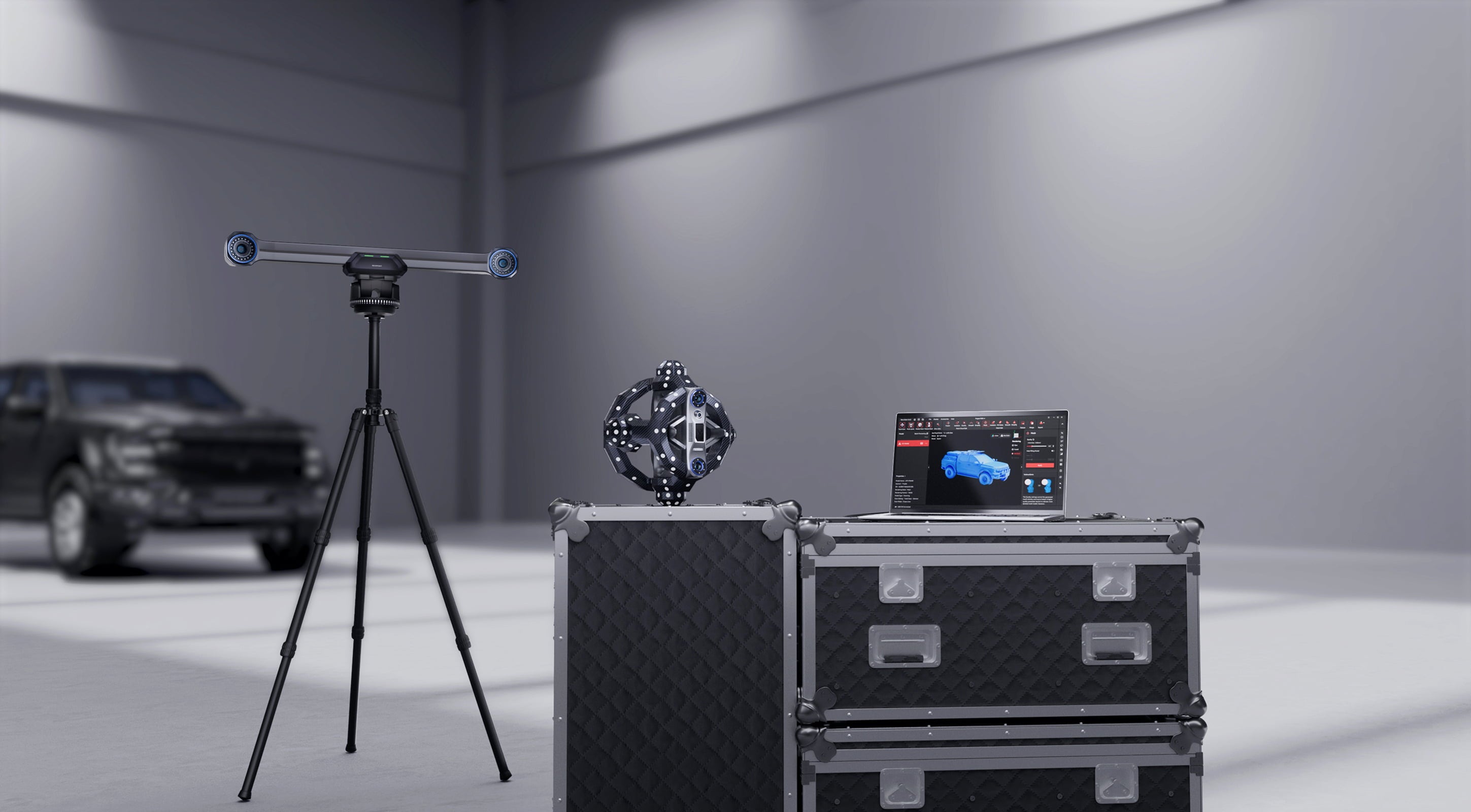

Ingår i leveransen:

• 1 x Scaner
• 1 x Tracker
• 1 x automatisk kalibreringsenhet för skanner (dubbelaxlig gimbal)
• 1 x Tracker autokalibreringsenhet (dubbelaxlig gimbal)
• 1 x Tracker-stativ
• 1 x Kalibreringspanel
• 1 x kalibreringsstång
• 1 x stativ för kalibreringspanel
• 1 x Stativ för skanner
• 1 x nätadapter
• 1 x PC-kabel (blå)
• 1 x kabel för skanner (svart)
• 1 x kabel för skannerns gimbal (guld)
• 1 x gimbal-kabel för tracker (guld)
• Buntband för kabel
• 20 x magnetiska markörer
• 8 x magnetiska förankringsblock
• 1 x positioneringskuddar
• 1 x scanneradapter
• 1 x USB-minne
• 1 x Transportväska med hjul för tracker
• 1 x transportväska med hjul för scanner

Tekniska specifikationer:

► Skanner:

► Trackit:
